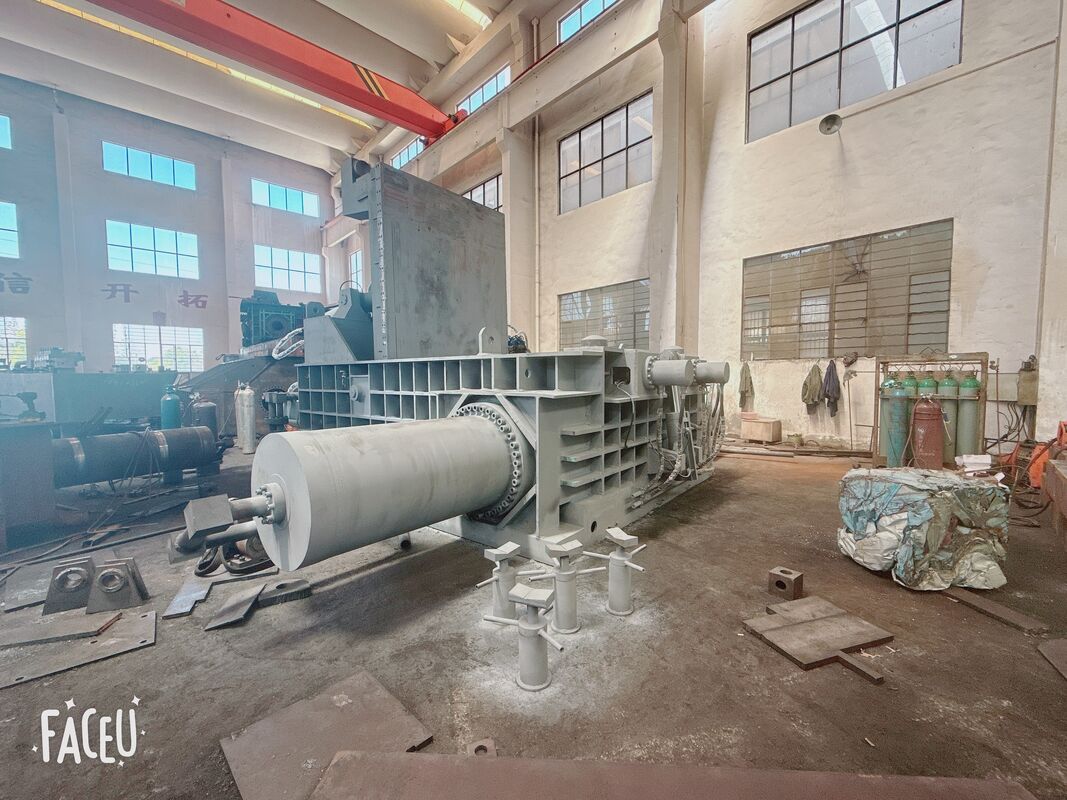

Y81-QF-630 630 톤의 수압 금속 폐기물 발러

Y81-QF-630은 대용량 금속 재활용 및 폐기물 처리 애플리케이션을 위해 개발 된 중용 수압 폐기물 금속 발레어입니다.

기계는 큰3500 × 3000 × 1300mm 압축 챔버, 두 개의 주 압축 실린더, 두 개의 측면 압축 실린더 및 수압 발 배charge 시스템.

밸리 가로 절단으로700 × 700 mm그리고 조정 가능한 발 길이가600~2000mm, 기계는 운송, 저장 및 오븐 충전을위한 밀도가 높고 관리 가능한 발로 부피가 큰 철폐를 압축 할 수 있습니다.

Y81-QF-630는 PLC 자동 제어 및 원격 조작을 채택하여 운영자가 더 안전한 작업 위치에서 압축 및 발 배charge 프로세스를 제어하는 데 도움이됩니다.

Y81-QF-630 폐기물 금속 발러의 주요 특징

중용 수압 압축 시스템

기계는 6300 kN의 명목 추진력을 가진 두 개의 주요 압축 실린더를 사용합니다. 두 개의 측면 압축 실린더는 방의 옆에서 추가 압축을 제공합니다.

이 다방향 압축 설계는 부피가 큰 잔해의 부피를 줄이고 콤팩트한 직사각형 금속 발을 형성하는 데 도움이됩니다.

큰 3500 × 3000 mm 로딩 챔버

압축 챔버는 다음을 측정합니다.

3500 × 3000 × 1300 mm

큰 먹이 구멍은 과대 및 불규칙한 금속 폐기물을 처리하는 데 적합합니다. 크레인, 그레이버, 발굴기 또는 기타 재료 처리 장비를 사용하여 물질을 방으로 로드 할 수 있습니다.

조정 가능한 배일 길

표준 발 가로 절단은:

700 × 700 mm

발의 길이는 대략:

600~2000mm

조절 가능한 발 길이는 운용자가 발 무게와 크기를 운송, 저장 또는 오븐 충전 요구 사항에 맞추도록 허용합니다.

고밀도 철폐탄

적합한 철강 폐기물에는 완성된 발 밀도가 다음과 같을 수 있습니다.

≥2000kg/m3

실제 발 밀도는 폐기물의 종류, 두께, 모양 및 초기 밀도에 달려 있습니다.

PLC 자동 제어

Y81-QF-630는 PLC 시스템으로 제어되며 원격 조작을 지원합니다.

운영 시스템은 주요 압축, 측면 압축, 챔버 덮개, 잠금 및 발 배charge 프로세스를 제어합니다.

자동화는 발링 주기를 표준화하고 수동 수압 밸브 작동에 대한 의존도를 줄이는 데 도움이됩니다.

앞 배 배 배출

압축 후, 완성 된 발은 기기의 앞부분에서 수압 발 회전 실린더에 의해 배출됩니다.

이 배출 방법은 발레를 하류 발레 수집, 무게 또는 운송 장비로 배치하는 데 적합합니다.

기술 사양

수압 시스템

수압 시스템은 세 개의 45 kW 모터와 세 개의 A4V-250 수압 펌프 주위를 중심으로 설계되었습니다.

각 수압 펌프는 250 ml/r의 명소 압력과 31.5 MPa의 명소 압력을 가지고 있습니다. 기계 수압 시스템의 작동 압력은 25 MPa를 초과하지 않습니다.

큰 수압 오일 탱크의 용량은 약 5000 리터입니다. 정상적인 작동을 위해 적절한 수압 오일 약 4500 리터가 필요합니다.

GLB-25 물 냉각기를 설치하여 연속 작동 중 수압 오일 온도를 조절합니다.

최종 냉각 물 시스템은 지역 주변 온도, 물의 품질 및 운영 시간에 따라 설계되어야 합니다.

전형적 인 재료

Y81-QF-630 수압 금속 발레어는 다음을 포함하여 다양한 부피가 큰 철류 재료를 처리하도록 구성할 수 있습니다.

• 금속판의 절단물
• 구조용 철강 폐기물
• 철강공업 폐기물
• 중공업용 금속 폐기물
• 융합 철강 폐기물
• 크거나 불규칙한 강철 조각
• 철강 가공 공장에서 생산된 폐기물
• 대형 폐기물 매장장에서 수집된 재활용 가능한 금속

생산 전에 재료 사진, 최대 재료 크기 및 재료 두께를 확인해야 합니다.

매우 두꺼운, 과대 또는 고강성 철폐품의 경우, 재료를 발레이어에 부하하기 전에 미리 깎는 것이 필요할 수 있습니다.

전형적 사용법

금속 재활용 공장

큰 방은 재활용 회사들이 부피가 큰 폐기물을 처리하고 저장에 필요한 공간을 줄일 수 있게 해줍니다.

철강 공장

압축 된 철폐 발은 철강 공장 크기와 밀도 요구 사항에 따라 운송 및 오븐 충전을 위해 준비 할 수 있습니다.

금속 제조 공장

강철판 가장자리, 구조적 자갈 및 생산 폐기물은 관리 가능한 발로 압축 될 수 있습니다.

폐기물 수집 센터

용이 한 금속 잔해 는 저장 조직 을 개선 하고 트럭 이나 배 에 로딩 하는 것 을 용이 하게 하기 위해 압축 될 수 있다.

산업 폐기물 처리 시설

이 기계는 크레인, 그래버, 컨베이어, 가중 시스템 및 발 취급 장비로 구성된 대형 금속 재활용 라인으로 통합될 수 있습니다.

무거운 용량 금속 발레어 사용 의 이점

폐기물 부피 감소

느슨하고 부피가 큰 철폐 조각을 압축하면 재료가 차지하는 공간을 크게 줄입니다.

더 쉬운 운송

균일한 직사각형 발레는 느슨한 불규칙한 잔재보다 더 쉽게 들어올리고, 쌓아두고, 운송할 수 있습니다.

저장소 관리 개선

완성 된 발은 창고, 폐기물 창고 및 로딩 영역에 더 효율적으로 배치 될 수 있습니다.

제어 된 배일 크기

700 × 700mm 발 세క్షన్ 및 조절 가능한 발 길이는 다양한 하류 처리 요구 사항을 더 쉽게 일치시킵니다.

보다 안전한 원격 조작

원격 제어 시스템은 조작자가 압축 챔버 옆에 직접 서지 않고도 기계를 관찰 할 수 있습니다.

대형 폐기물 처리 프로젝트에 적합

큰 챔버, 여러 수압 실린더 및 135 kW의 설치 전력으로 Y81-QF-630은 까다로운 산업 폐기물 재활용 응용 프로그램에 적합합니다.

기계의 차원 및 설치 요구 사항

기계의 전체 차원은 대략:

9500 × 8555 × 3085 mm

방의 덮개가 완전히 열리면 기계의 전체 높이는 대략:

4660mm

권장 설치 부위는 대략:

10.2 × 9.8 미터

추가 공간은 다음을 위해 예약되어야합니다.

• 물류 부하장비
• 발리 제거
• 수력 역 유지보수
• 전기 제어 캐비닛 접근
• 냉각용 물 장비
• 운영자 접근
• 부품 취급

고객은 주문 확인 후 제공된 최종 기초 도면에 따라 철근 콘크리트 토대를 준비해야합니다.

운송 정보

Y81-QF-630의 크기와 전체 무게로 인해 기계는 대량 선박으로 운송하기에 적합합니다.

주요 선박 부문은 다음과 같습니다.

최종 운송 계획, 승강점 및 포장 방법은 목적항 및 운송 경로에 따라 확인됩니다.

사용자 정의 옵션

Y81-QF-630은 고객의 운영 조건에 따라 사용자 정의 할 수 있습니다.

사용 가능한 사용자 정의는 다음을 포함 할 수 있습니다.

• 다른 전원 공급 전압과 주파수
• 맞춤형 발 길이
• 추운 지역에 대한 수압 오일 난방 시스템
• 향상 된 수압 오일 냉각 시스템
• 다른 PLC 및 전기 부품 브랜드
• 원격 제어 설정
• 로딩 크레인 또는 재료 포착기 통합
• 바일 무게 시스템
• 맞춤형 안전 보호
• 부품 패키지
• 설치 및 시공 지원

모든 커스터마이징은 제조 전에 확인되어야 합니다.

기계 선택에 필요한 정보

올바른 폐기물 발레이터를 추천하려면 다음을 제공하시기 바랍니다.

1. 폐기물 사진 또는 비디오
2. 가공해야 하는 금속의 종류
3. 최대 재료 크기
4. 최대 재료 두께
5. 시간 또는 하루에 필요한 처리 용량
6. 요구되는 발 크기
7. 요구되는 발 무게 또는 밀도
8. 지역 전력 공급
9. 로딩 방법
10. 목적항

이 정보를 바탕으로, 우리의 엔지니어링 팀은 Y81-QF-630이 당신의 프로젝트에 적합한지 여부를 평가할 수 있습니다.

자주 묻는 질문

Y81-QF-630의 압축 챔버 크기는?

압축 챔버의 크기는 3500 × 3000 × 1300 mm입니다.

완성된 발의 크기는?

표준 발의 직경은 700 × 700 mm입니다. 발의 길이는 대략 600 mm에서 2000 mm까지 조정할 수 있습니다.

발 밀도는 얼마죠?

적절한 철강 폐기물의 경우 발 밀도는 최소 2000 kg/m3에 도달할 수 있습니다. 실제 밀도는 재료의 종류, 두께 및 초기 상태에 따라 다릅니다.

전체 설치 전력은 얼마일까요?

총 설치 전력은 135 kW이며, 3 개의 45 kW 주 모터로 구성됩니다.

기계의 주기가 얼마나 되죠?

무부하 주기 시간은 대략 110~120초입니다. 실제 생산 용량은 부하 효율, 폐기물 유형, 재료 크기 및 발 길이에 따라 다릅니다.

기계는 자동으로 작동합니까?

네, 기계는 PLC 자동 제어와 원격 조작을 지원합니다.

완성 된 발레 는 어떻게 방출 됩니까?

발은 기기의 앞부분에서 수압 회전 실린더에 의해 방출됩니다.

정해진 시간 생산량을 제공할 수 있나요?

시간적 용량은 고객의 재료 밀도, 로딩 방법, 발 길이 및 필요한 발 무게에 따라 계산되어야합니다.생산량을 확인하기 전에 재료 사진과 생산 요구 사항이 필요합니다..

전압은 사용자 정의 할 수 있습니까?

네. 표준 사양은 415V, 3단계, 50 Hz. 다른 전압 및 주파수 구성은 목적 국가에 따라 설계 될 수 있습니다.

기계는 컨테이너로 배송될 수 있나요?

대용량과 약 90톤의 총 무게 때문에, 추천되는 운송 방법은 대량 선박입니다.

왜 Jiangyin Huake Machinery 를 선택합니까?

Jiangyin Huake 기계장비 Co., Ltd.는 가이드럴 금속 재활용 장비에 전문화되어 고객의 폐기물 재료에 따라 맞춤형 솔루션을 제공합니다.생산 목표 및 운영 조건.

기계를 추천하기 전에, 우리의 기술 팀은 재료 유형, 재료 차원, 목표 발 크기, 로딩 방법 및 필요한 용량을 평가합니다.

이 프로젝트 기반의 선택 과정은 수압 시스템, 방의 크기 및 발 스펙이 고객의 실제 재활용 작업과 일치하는지 확인하는 데 도움이됩니다.

기술 제안 요청

폐기물 사진, 최대 재료 크기, 필요한 일용량, 발 크기와 지역 전원 공급을 보내주세요.

우리의 엔지니어링 팀은 귀하의 요구 사항을 평가하고 적절한 기계 구성, 기술 제안 및 제안서를 준비합니다.
