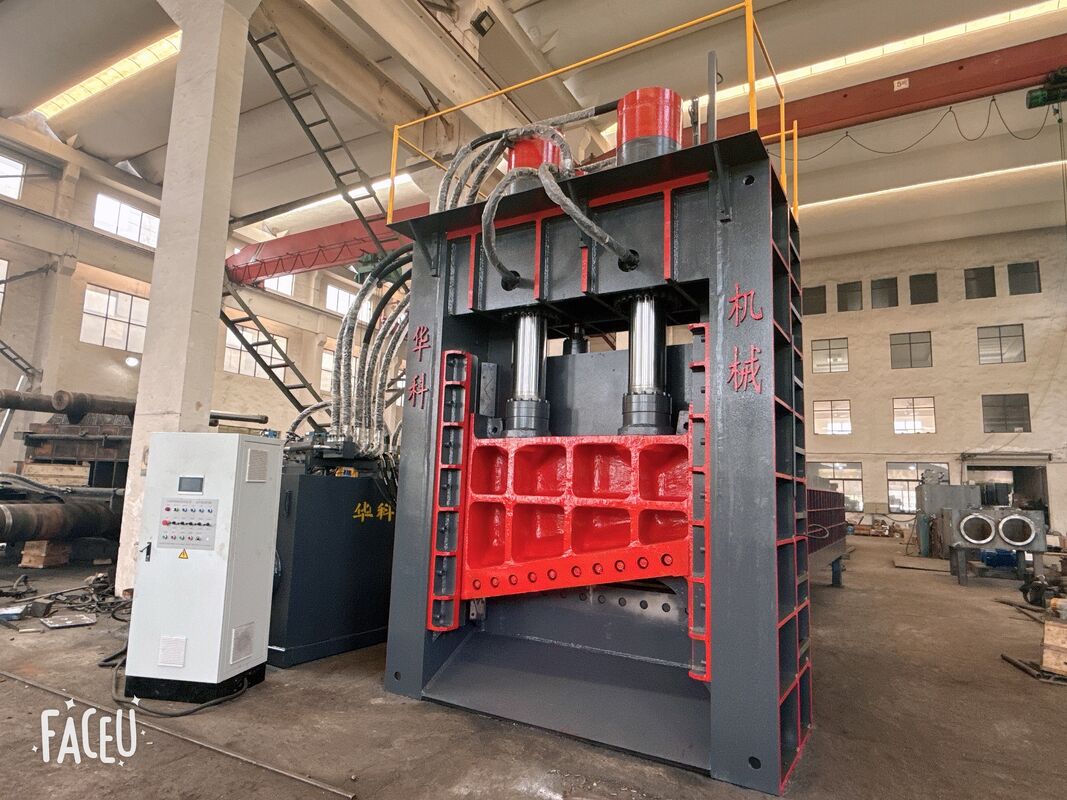

Q91Y-630W 중장비 유압 스크랩 금속 절단기 (9~11톤/시 철 스크랩 처리용)

제품 개요

Q91Y-630W 중장비 유압 스크랩 금속 절단기는 길고 부피가 크며 대량의 철 스크랩을 더 짧고 관리하기 쉬운 조각으로 절단하도록 설계되었습니다. 스크랩 재활용 야적장, 제철소, 주조 공장, 금속 가공 공장 및 산업 폐기물 재활용 시설에 적합합니다.이 기계는 두 개의 주 절단 실린더와 하나의 고속 절단 실린더를 결합하여 총 655톤

의 절단력을 제공합니다. 투입함 크기는 얼마입니까?, 1600mm 절단 칼날, 후방 재료 밀기 실린더 및 조절 가능한 절단 길이 제어 시스템이 장착되어 있습니다. 철 스크랩 처리를 위한 문서화된 생산 능력은 시간당 9~11톤으로 보수적으로 추정됩니다.실제 생산량은 다음 사항에 따라 달라질 수 있습니다:문서화된 재료 강도 조건 하에서 참조 절단 능력은 다음과 같습니다:

Q91Y-630W는 다음을 사용합니다:

각각 약 260톤 등급의 주 절단 실린더 두 개

각각 약 135톤 등급의 고속 절단 실린더 하나

• 총 복합 절단력: 655톤
• 이 유압 구성은 지정된 재료 강도 범위 내에서 중량 철 스크랩, 두꺼운 판재 절단물, 환봉, 사각봉 및 기타 산업용 철 재료를 처리하는 데 필요한 힘을 제공합니다.
• 시간당 9~11톤 스크랩 철 처리 능력

스크랩 철 적용의 경우, 이 기계의 보수적으로 추정된 생산율은 시간당

9~11톤

입니다.실제 생산량은 다음 사항에 따라 달라질 수 있습니다:문서화된 재료 강도 조건 하에서 참조 절단 능력은 다음과 같습니다:

재료 두께

• 재료 밀도
• 필요한 절단 길이
• 필요한 절단 길이
• 작업자 경험
• 목적지 항구
• 명시된 용량은 스크랩 철 처리를 기반으로 하며, 별도의 확인 없이 알루미늄, 구리, 스테인리스강 또는 기타 재료에 자동으로 적용해서는 안 됩니다.
• 긴 스크랩을 위한 7미터 투입함

내부 투입함의 크기는 다음과 같습니다:

7000 x 1600 x 900mm

7미터 길이의 투입함은 길고 부피가 큰 스크랩 재료를 수용하는 데 적합합니다. 이 설계는 재료가 절단 공정에 들어가기 전에 과도한 수동 사전 절단 필요성을 줄이는 데 도움이 됩니다.

절단 칼날 폭은 얼마입니까?

긴 철 스크랩 절단물

스크랩 철판

• 구조용 철 스크랩
• 환봉 스크랩
• 산업용 철 폐기물
• 사각봉
• 철판
• 기계 선택 전에 재료 치수, 강철 등급, 인장 강도, 모양 및 투입 방법을 확인해야 합니다.
• 1600mm 폭 절단 칼날

이 기계에는

1600mm 칼날 길이 및 1600mm 절단 폭

이 장착되어 있습니다.넓은 절단 개구부는 다양한 스크랩 조각을 절단 영역에 배치할 수 있으며 부피가 크거나 불규칙한 철 스크랩 처리를 지원합니다.문서화된 재료 강도 조건 하에서 참조 절단 능력은 다음과 같습니다:

550mm

이며, 절단 각도는 10.5°입니다.후방 밀기 재료 투입 시스템문서화된 재료 강도 조건 하에서 참조 절단 능력은 다음과 같습니다:

재료 밀기 시스템 사양

밀기 실린더 모델: YG220/160-7000

실린더 스트로크: 7000mm

• 최대 추력: 1350kN
• 추정 밀기 힘: 135톤
• 밀기 속도: 300mm/s
• 밀기 방식: 후방 실린더 밀기
• 절단 길이: 조절 가능
• 길이 제어 시스템: 포함
• 후방 밀기 설계는 수동 재배치에만 의존하지 않고 긴 스크랩과 혼합 스크랩을 투입함을 통해 이동시키는 데 도움이 됩니다. 조절 가능한 절단 길이 시스템을 통해 작업자는 운송, 보관 또는 용광로 충전 요구 사항에 따라 절단된 재료의 대략적인 크기를 제어할 수 있습니다.
• 유압 재료 고정 시스템

주 절단 스트로크 전에 재료 고정 시스템이 스크랩을 더 안정적인 위치로 누릅니다.

이 기계에는 두 개의 재료 고정 실린더가 장착되어 있습니다.

재료 고정 매개변수

실린더 모델: YG200/140-950

수량: 실린더 2개

• 최대 추력: 실린더당 800kN
• 추정 고정력: 실린더당 80톤
• 총 고정력: 약 160톤
• 실린더 이동 거리: 900mm
• 고정 시스템은 절단 전에 느슨하거나 불규칙한 스크랩을 안정화하여 절단 주기 중 재료 움직임을 줄이는 데 도움이 됩니다.
• 참조 절단 능력

PDF는 인장 강도가 다음을 초과하지 않는 철에 대한 참조 절단 능력을 명시합니다:

Δb ≤ 450 MPa

지정된 재료 강도 조건 하에서 문서화된 참조 크기는 다음과 같습니다:

재료

참조 절단 크기

항목

사양

로 문서화되어 있으며 실제 부하 생산 주기와 혼동해서는 안 됩니다.모터 및 유압 펌프 구성유압 동력 시스템은 세 개의 주 모터와 세 개의 유압 펌프를 사용합니다.

주 모터

모델: YE-225M-4

정격 전력: 모터당 45kW

• 수량: 3세트
• 총 주 모터 전력: 135kW
• 공칭 변위: 250ml/r
• 유압 펌프
• 모델: A4V-250

수량: 3세트

• 정격 압력: 31.5MPa
• 공칭 변위: 250ml/r
• 유압 시스템 작동 압력은
• 25MPa

이하로 지정되어 있으며, 유압 펌프 정격 압력은 31.5MPa입니다. 이는 서로 다른 기술 값이며 동일한 매개변수로 취급해서는 안 됩니다.유압 작동을 위한 냉각 시스템Q91Y-630W에는 유압 장치를 위한 수냉 순환 시스템이 포함되어 있습니다.

냉각 시스템 사양

냉각 펌프 모델: 65-125A-2.2

냉각 펌프 전력: 2.2kW

• 정격 속도: 1450rpm
• 공칭 유량: 200L/min
• 공칭 압력: 0.63MPa
• 수냉기 모델: BB60H-20
• 수량: 1세트
• 냉각 시스템은 산업 작동 중 유압 오일 온도 관리를 지원합니다.
• PLC 및 원격 제어 작동

이 기계는 PLC 제어 및 원격 작동 기능을 갖추고 있습니다.

사양에 나열된 주요 제어 구성 요소는 다음과 같습니다:

Omron CP1E 시리즈 PLC

Omron 리미트 스위치

• XINJIE 텍스트 디스플레이
• Delixi 전기 부품
• Yicheng 솔레노이드 밸브
• Xingcheng 특수 강철 내마모성 플레이트
• 원격 제어 기능을 통해 작업자는 적절한 작업 위치에서 기계 작동을 관리할 수 있습니다. 이를 통해 정상 작동 중 절단 영역 근처에 머물러야 하는 필요성을 줄일 수 있습니다.
• 적합한 적용 분야

Q91Y-630W 유압 스크랩 금속 절단기는 다음 산업에서 사용할 수 있습니다:

스크랩 금속 재활용 야적장

이 기계는 길고 부피가 크며 불규칙한 철 스크랩을 더 짧은 섹션으로 처리하여 분류, 보관, 운송 또는 재판매할 수 있습니다.

제철소

제철소는 용광로 충전 전에 스크랩 재료를 준비하는 데 이 기계를 사용할 수 있습니다.

주조 공장

주조 공장은 철 스크랩의 치수를 줄이고 더 관리하기 쉬운 용광로 공급을 준비하는 데 이 기계를 사용할 수 있습니다.

금속 가공 공장

철판 절단물, 생산 잔여물, 구조용 스크랩 및 기타 산업용 금속 폐기물을 재활용 전에 처리할 수 있습니다.

철거 스크랩 처리

긴 구조용 철강 및 철거 폐기물을 운송 또는 추가 처리 전에 단축할 수 있습니다.

일반적인 재료

이 기계는 주로 철 스크랩 처리를 위해 설계되었습니다.

적합한 재료는 다음과 같습니다:

스크랩 철판

중량 철 스크랩 절단물

• 환봉 스크랩
• 사각봉 스크랩
• 구조용 철 스크랩
• 긴 철강 섹션
• 산업용 철 폐기물
• 철거용 철강
• 혼합 중량 철 스크랩
• 기계 선택 전에 재료 치수, 강철 등급, 인장 강도, 모양 및 투입 방법을 확인해야 합니다.
• Q91Y-630W 스크랩 금속 절단기 작동 방식

1단계: 스크랩 적재

철 스크랩은 크레인, 유압 그래브, 굴착기 또는 기타 적합한 적재 장비를 사용하여 7000mm 투입함에 적재됩니다.

2단계: 재료 밀기

후방 유압 실린더가 스크랩을 절단실 쪽으로 밉니다. 작업자는 필요한 절단 길이에 따라 투입 거리를 조절할 수 있습니다.

3단계: 재료 고정

두 개의 유압 고정 실린더가 스크랩을 누르고 절단 전에 안정화합니다.

4단계: 유압 절단

주 절단 실린더와 고속 절단 실린더가 칼날을 재료를 통해 구동합니다.

5단계: 재료 배출

절단 후, 더 짧아진 스크랩 조각이 절단 영역에서 떨어져 운송, 보관 또는 용광로 충전을 위해 수집될 수 있습니다.

6단계: 반복 처리

후방 실린더가 남은 재료를 전진시키고 기계는 절단 주기를 반복합니다.

스크랩 처리 작업의 이점

수동 화염 절단 의존도 감소

길거나 부피가 큰 스크랩은 종종 운송 또는 용광로 사용 전에 사전 절단이 필요합니다. 유압 절단은 적합한 재료에 대한 수동 화염 절단 의존도를 줄일 수 있습니다.

더 관리하기 쉬운 스크랩 치수

조절 가능한 밀기 및 길이 제어 시스템은 보관, 운송 및 다운스트림 장비에 투입하기 쉬운 더 짧은 스크랩 조각을 생산하는 데 도움이 됩니다.

대형 투입 용량

7000 x 1600 x 900mm 투입함은 길고 부피가 큰 스크랩을 수용할 수 있어 모든 조각을 적재 전에 절단할 필요성을 줄입니다.

중장비 유압력

655톤의 복합 절단력은 지정된 인장 강도 및 크기 제한 내에서 중량 철 스크랩 처리를 지원합니다.

산업용 스크랩 물량에 적합

시간당 9~11톤의 문서화된 스크랩 철 생산율을 통해 이 기계는 소형 악어 절단기 또는 수동 절단 장비보다 높은 처리 능력이 필요한 재활용 작업에 적합합니다.

배송 정보

이 기계는 운송을 위해 주요 섹션으로 분리됩니다.

배송 부품

추정 치수

Q91Y-630W는 강력한 절단력, 긴 재료 투입 용량, 유압 밀기, PLC 제어 및 산업용 스크랩 철 생산량을 실용적으로 결합합니다.

이 모델을 고려해야 하는 주요 이유는 다음과 같습니다:

655톤 복합 절단력

9~11 TPH 문서화된 스크랩 철 용량

• 7000mm 길이 투입함
• 1600mm 절단 폭
• 135톤 후방 밀기 힘
• 조절 가능한 절단 길이 제어
• 약 160톤의 재료 고정력
• PLC 및 원격 제어 작동
• 수냉 순환 시스템
• 사용자 정의 가능한 전원 공급 장치
• 자주 묻는 질문
• Q91Y-630W의 생산 능력은 얼마입니까?

문서화된 생산 능력은 스크랩 철의 경우 시간당

9~11톤

으로 보수적으로 추정됩니다. 실제 생산량은 스크랩 밀도, 치수, 투입 효율 및 필요한 절단 길이에 따라 달라집니다.총 절단력은 얼마입니까?이 기계는 260톤 주 절단 실린더 두 개와 135톤 고속 절단 실린더 하나를 사용합니다. PDF에는 총 복합 절단력이

655톤

으로 명시되어 있습니다.투입함 크기는 얼마입니까?문서화된 재료 강도 조건 하에서 참조 절단 능력은 다음과 같습니다:

7000 x 1600 x 900mm

입니다.절단 칼날 폭은 얼마입니까?문서화된 재료 강도 조건 하에서 참조 절단 능력은 다음과 같습니다:

1600mm

입니다.절단 길이를 조절할 수 있습니까?문서화된 재료 강도 조건 하에서 참조 절단 능력은 다음과 같습니다:

이 기계로 어떤 재료를 처리할 수 있습니까?

이 기계는 주로 철 스크랩 처리를 위해 설계되었습니다. 문서화된 참조 조건은 인장 강도가

450MPa

을 초과하지 않는 철입니다.환봉과 사각봉을 절단할 수 있습니까?문서화된 재료 강도 조건 하에서 참조 절단 능력은 다음과 같습니다:

환봉 최대 Ø130mm

사각봉 최대 120 x 120mm

• 철판 최대 60 x 600mm
• 이 기계는 완전 자동입니까?
• 이 기계에는 PLC 제어, 원격 작동, 유압 밀기, 재료 고정 및 길이 제어가 포함됩니다. 그러나 제공된 문서에서는 완전 무인 자동 생산 라인으로 설명하지 않습니다.

전압을 사용자 정의할 수 있습니까?

예. 표준 사양은

380V, 3상, 50Hz

이며, 고객의 현지 전기 요구 사항에 따라 전원 공급 장치를 사용자 정의할 수 있습니다.기술 제안 요청올바른 유압 스크랩 금속 절단기를 추천하려면 다음을 제공해 주십시오:

스크랩 사진 또는 비디오

재료 종류 및 강철 등급

• 최대 재료 치수
• 재료 두께
• 시간당 또는 일당 필요한 생산 능력
• 필요한 절단 길이
• 현지 전압 및 주파수
• 목적지 항구
• 이 정보를 바탕으로 Jiangyin Huake Machinery Equipment는 적합한 기계 구성, 기술 제안, 배송 계획 및 견적을 준비할 수 있습니다.
